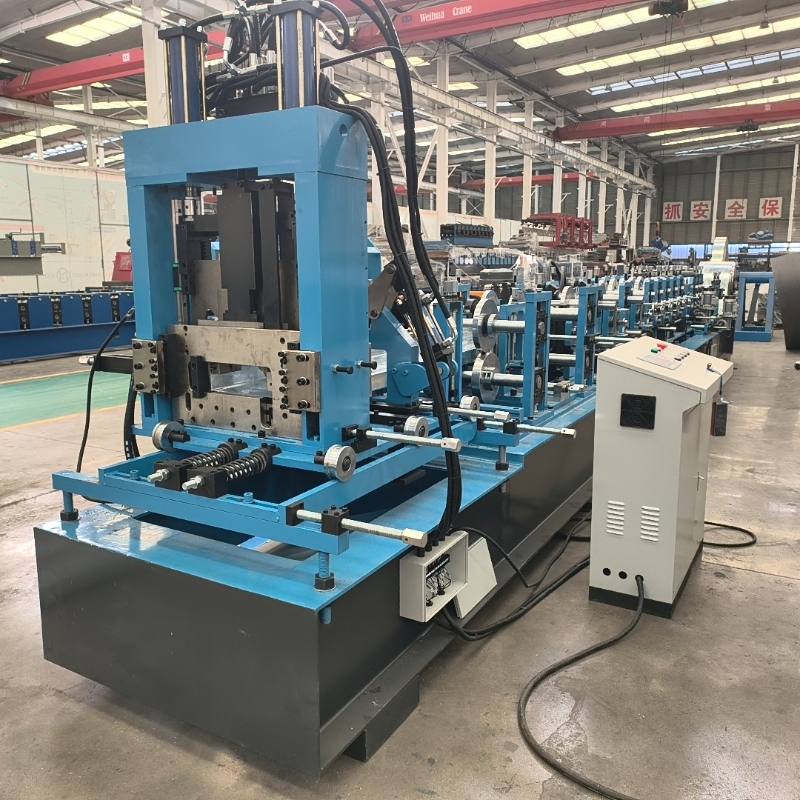

CZ Purlin-maskin

Produktbeskrivelse

Når det involverer høyvolums stålproduksjon,Parfuer go-to-merket forCZ rulleformingsmaskinmed Electric Mold Change, som tilbyr en sømløs blanding av hastighet og strukturell integritet. I det moderne byggelandskapet er tid den ultimate valutaen. Tradisjonelle manuelle justeringer for C- og Z-purlin-produksjon er ikke lenger levedyktige for konkurrerende virksomheter. Det er her våre avanserteCZ rulleformingsmaskinmed Electric Mold Change går inn og forvandler timer med oppsetttid til bare sekunder med automatisert presisjon.

Produktspesifikasjoner:

Gjeldende materialer: Q235 varmvalset båndstål eller varmvalset galvanisert båndstål (1,5-3,0 mm)

Ytelsesparametere

Rullemateriale:

1. Hovedruller: GCr15 lagerstål

Hjelpesideruller: Cr12 Stål

Behandlingsteknologi:Smiing Tempering + Grovdreiing + Bråbehandling (HRC58-60) + CNC Finish Turning, etterfulgt av polering og hardforkroming

2.Hovedaksel:

Materiale:Motor drivaksel: 40Cr stål; Andre rulleaksler: 45# Stål

Behandlingsteknologi:Herding og herdingsbehandling (HB210-230) + grovdreiing + sylindrisk sliping + overflatepolering og hardforkroming

Formings hovedmaskin

Fôring: Styreaksel + styrehjul

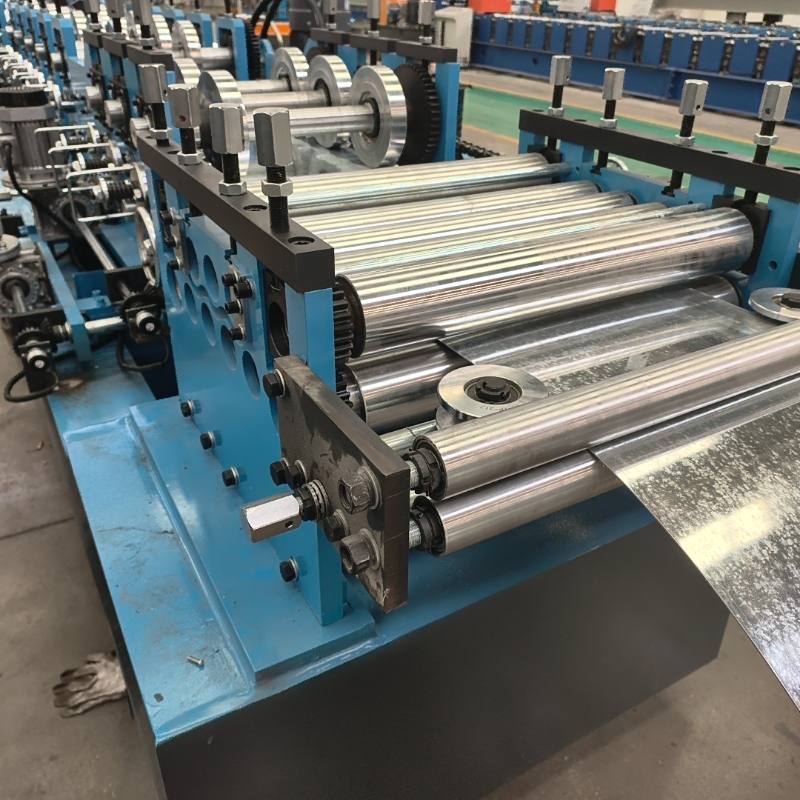

Utjevning:3 øvre ruller + 4 nedre ruller + to-trinns mating

Materiale:45# Stål

Behandlingsteknologi:Grovdreiing + høyfrekvent varmebehandling (HRC50-55) + sylindrisk overflatesliping + overflatepolering og hardforkroming

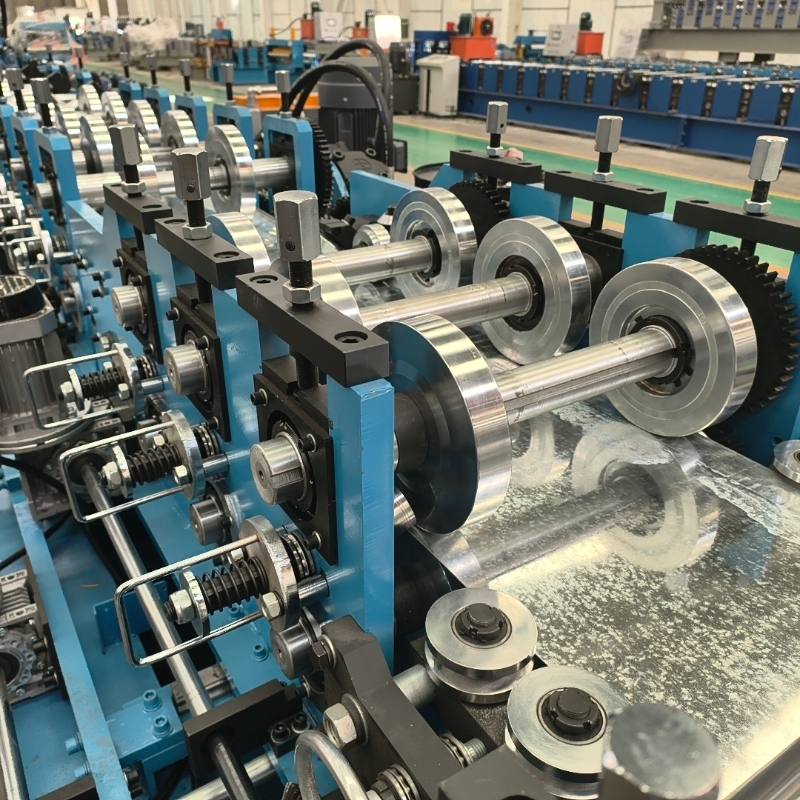

Hovedforming:18 formingsstasjoner

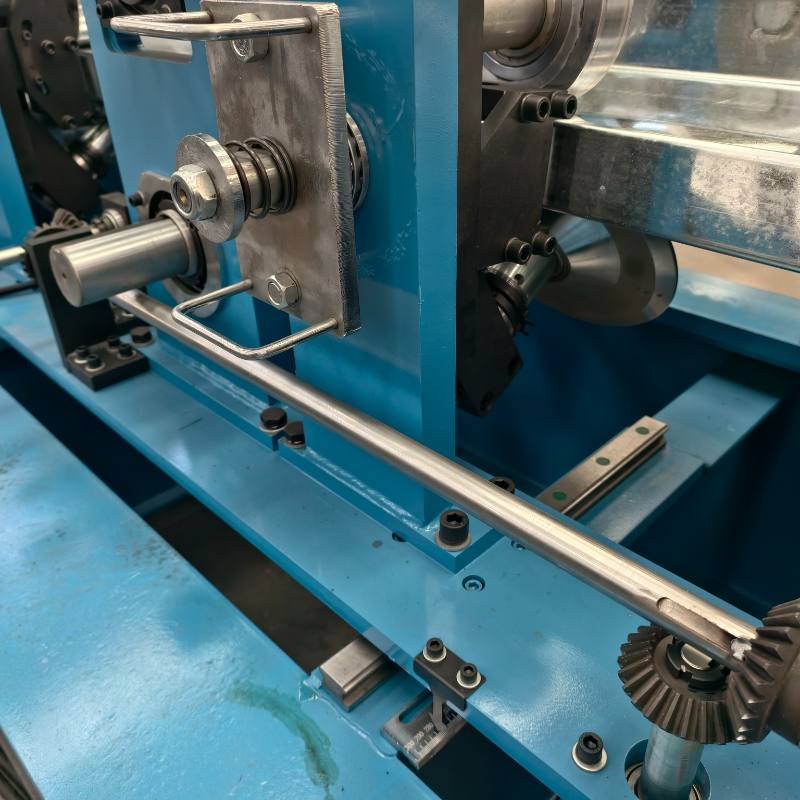

Utstyrt med 13 sett med CZ utskiftbare moduler. Bytte kan fullføres ved å rotere 180 grader, og spesifikasjonsstørrelsen kan justeres via elektriske knapper.

Ribbepressing:In-line rett ribbe

Retting:10-rullers CZ-spesifikk toakset retting + 4-rullers toaksial retting, totalt to rettingsenheter

Fôring:Utstyrt med girkasse, drevet av øvre og nedre akselgir

Punching:Enkelt- og dobbelthullsstansing etter forming

Valgfritt med runde hull (Φ14mm, Φ16mm) og ovale hull (28x16mm, 28x14mm)

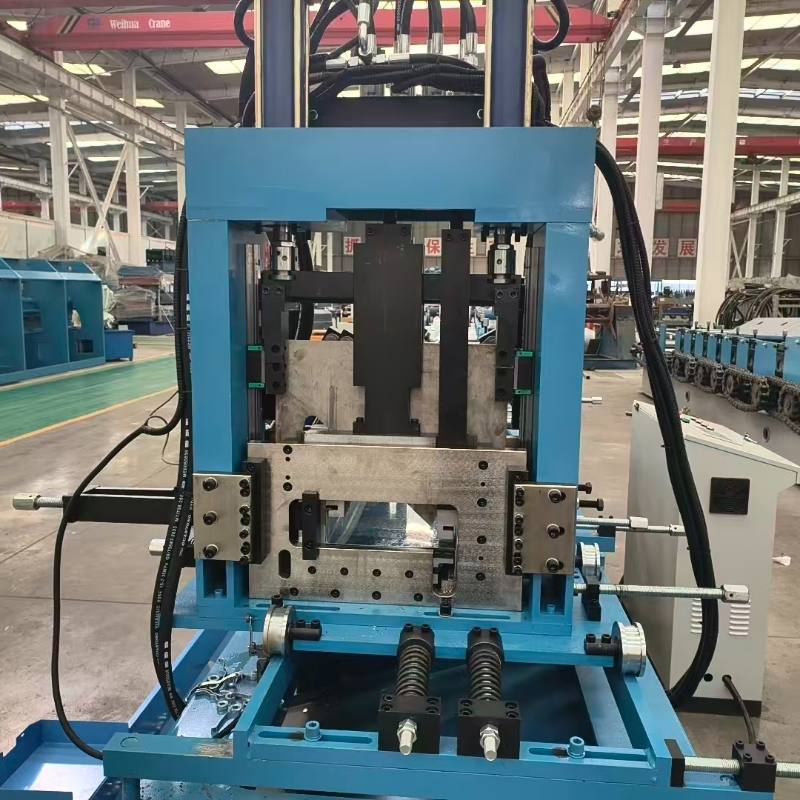

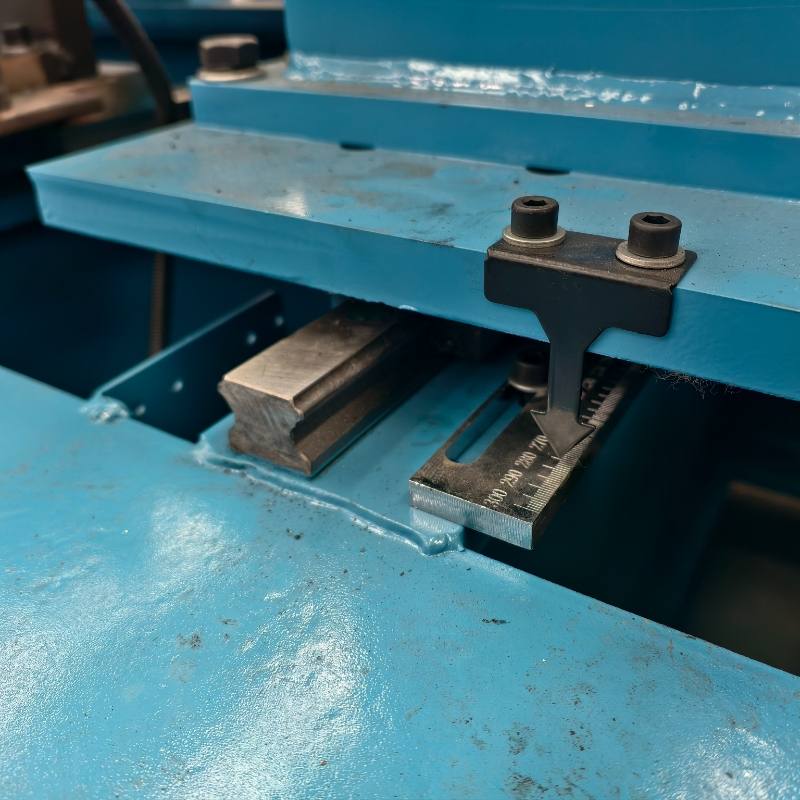

Klipping:Trinnløst skjæresystem etter forming, ingen verktøybytte nødvendig for klipping, manuell støpebytte

Kuttermateriale:Cr12 stål

Kontrollsystem

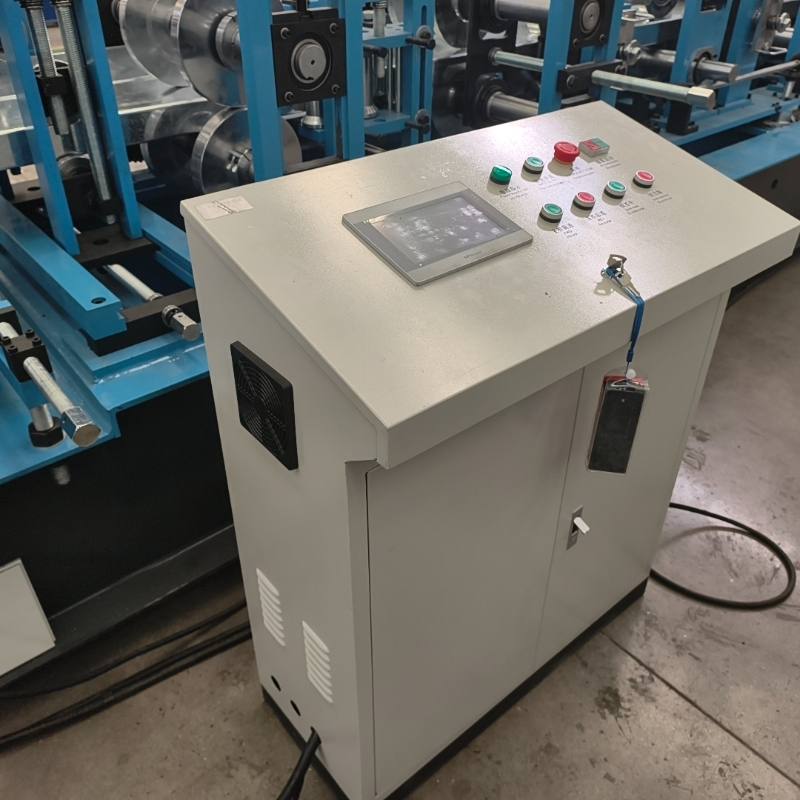

Hovedkontrollskap:1 enhet (Aviation Plug)
Metode for endring av mugg:Elektrisk formskifte (tre formskiftemotorer: 0,75KW×3)

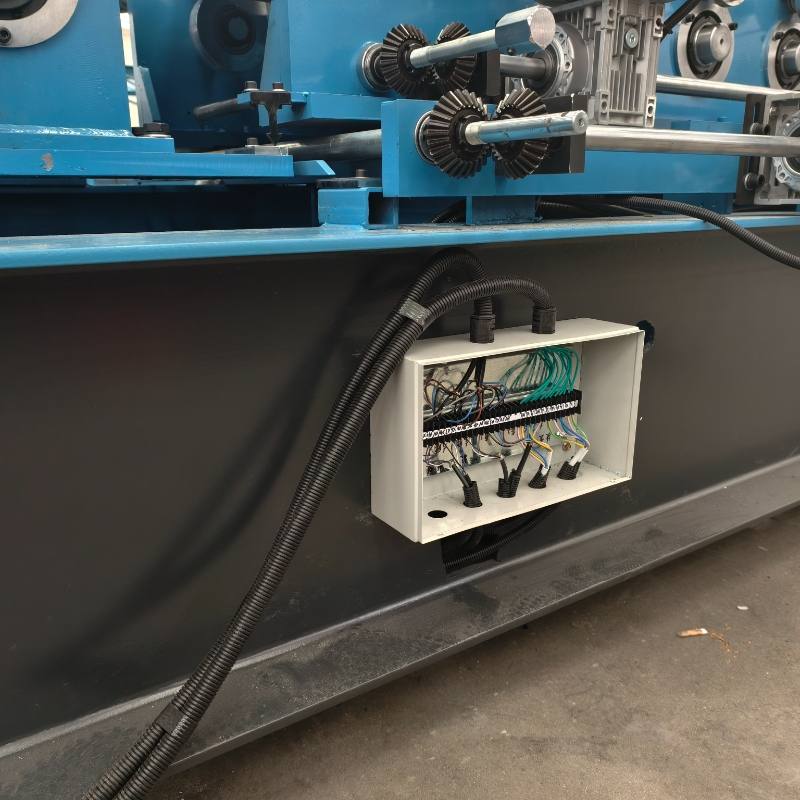

Distribusjonsboks for formskifte:1 enhet (montert i midten av rammen)
Ekstern kontroller:1 enhet (forenkler inching kontroll av forover og bakover bevegelse under produksjon og igangkjøring)

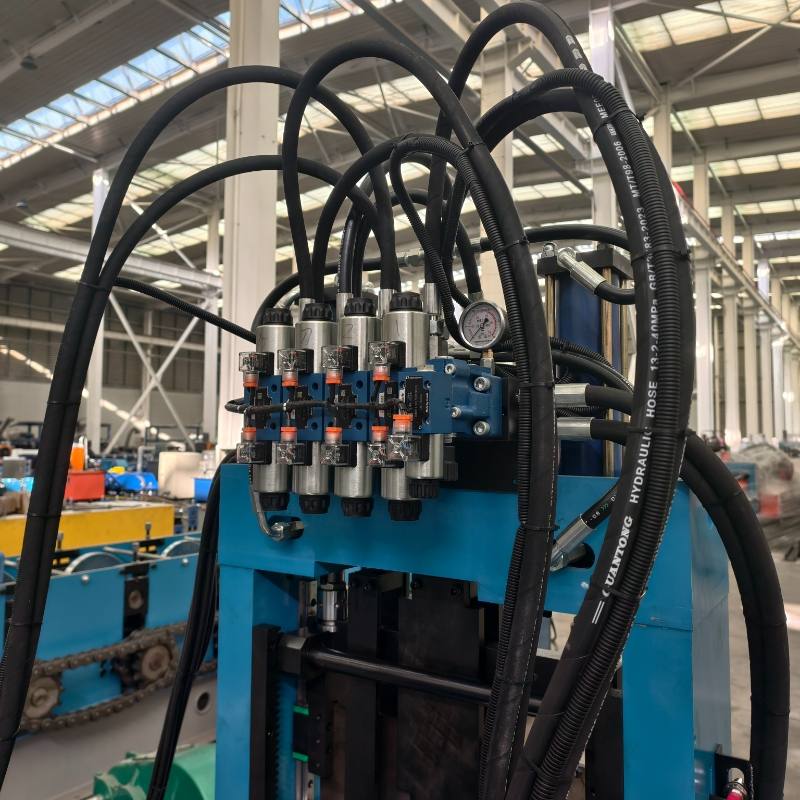

Hydraulisk system

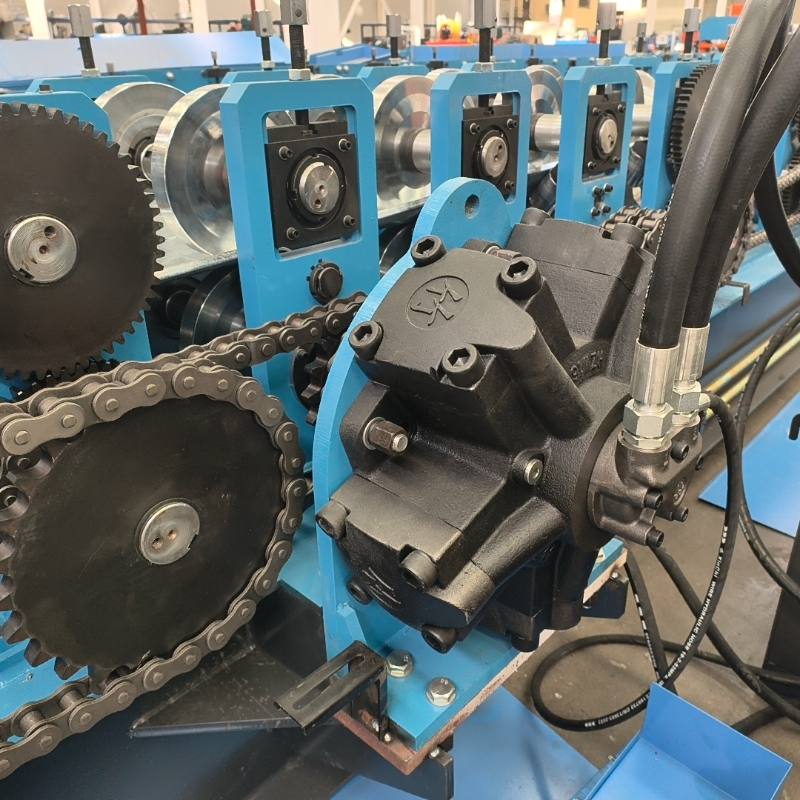

Hydraulisk motor:Ekstern femstjerners stempelkoblingsstang type (Ningbo Hanzhu)

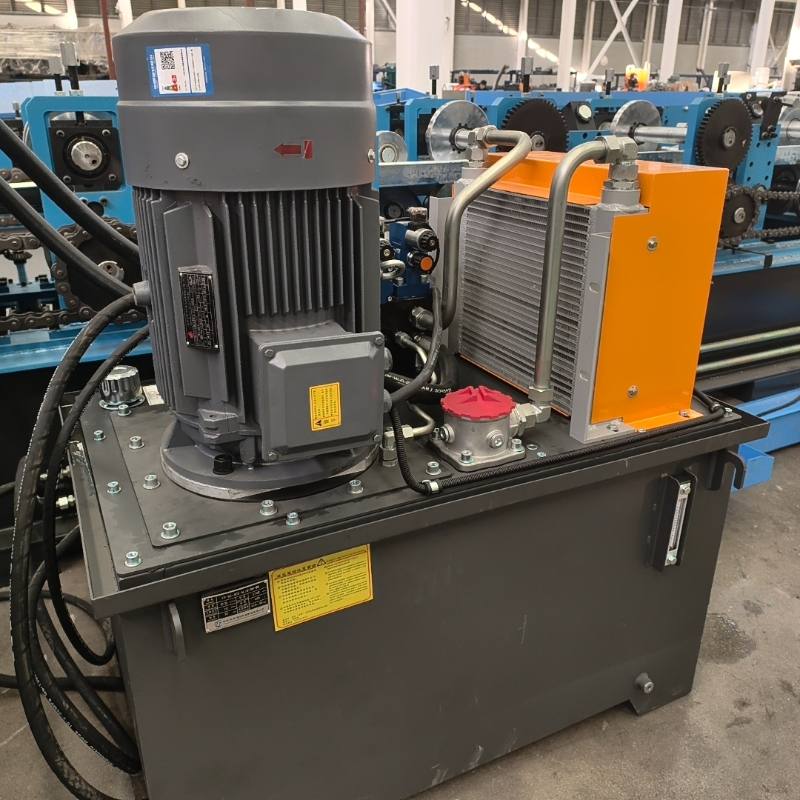

Hydraulisk stasjon:
Kraft til hydraulisk stasjon:22KW
Oljetank kapasitet:500L IV. Uncoilerl Lastekapasitet: 5T
Strammetode:Håndsveivet, fireleddet senter utadtilstramming
Bremse:Spindel dobbel klemme

Materialstøttebord

• Materialstøttelengde:3m, 2 enheter
• Støttemetode:Ramme sveiset av kanalstål og vinkelstål, med ruller installert på overflaten

Hvorfor velge Parfu Electric Mold Change System?

Kjernefordelen med Parfu-systemet ligger i dens intelligente integrasjon. I motsetning til tradisjonelle maskiner som krever manuell demontering av valser, bruker vår CZ-rulleformingsmaskin med elektrisk formskifte et PLS-kontrollert motorsystem for å rotere og justere formingsverktøyene.

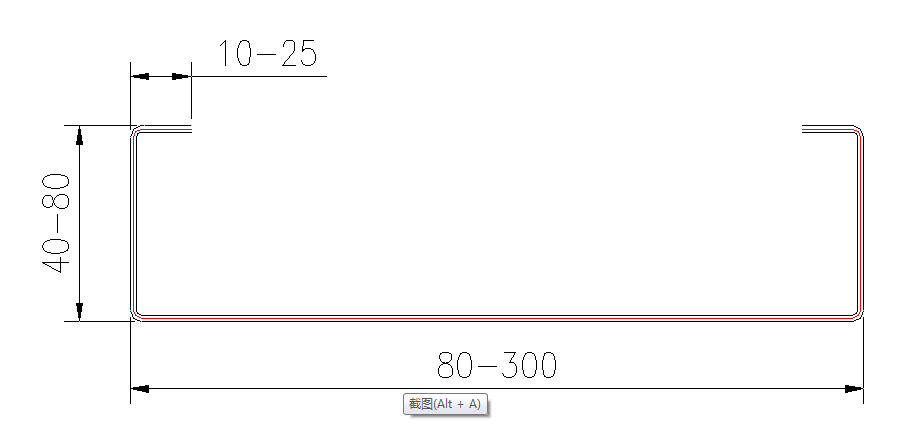

Rask overgang: Overgang mellom C- og Z-profiler eller forskjellige størrelser (100 mm til 300 mm) uten å løfte en eneste skiftenøkkel.
Uovertruffen nøyaktighet: Den elektriske stasjonen sørger for at hver justering er kalibrert til millimeter, noe som reduserer materialavfall.
Operatørsikkerhet: Ved å automatisere moldskiftet minimerer du risikoen for arbeidsplassskader forbundet med tunge manuelle løft.

Bransjeinnsikt: VårtCZ Purlin rulleformingsmaskins er konstruert for å håndtere galvanisert stål med høy strekkfasthet, og sikrer at produksjonen din oppfyller internasjonale byggestandarder hver gang.
